服務熱線(微信同號)：
業(yè)務1：13534153427
業(yè)務2：13825237572
業(yè)務3：19129966287
業(yè)務4：19926837495
服務熱線(微信同號)：
業(yè)務1：13534153427
業(yè)務2：13825237572
業(yè)務3：19129966287
業(yè)務4：19926837495
深圳濟通科技發(fā)展有限公司
業(yè)務：朱生13825237572
技術：譚生13534153427
郵箱：shenzhen＿zdh＠163．com
地址： 深圳市寶安區(qū)松崗街道碧頭第三工業(yè)區(qū)一路四號一樓
行星式球磨機是針對金屬、非金屬、有機及藥物等粉體進行設計的，特別適合實驗室小批量研究用。 利用磨球與粉體在球磨罐內高速翻滾，對物料產生剪切、沖擊、碾壓達到粉碎、研磨、分散、乳化和混合物料的目的。
操作要求：
1.確定目的：
目的為了粉碎、研磨、分散、乳化物料還是只是混料？
當為混料時，使用行星式球磨機球磨的不同物料的密度差距不要太大。
否則混料會出現明顯的分層，影響混料效果。

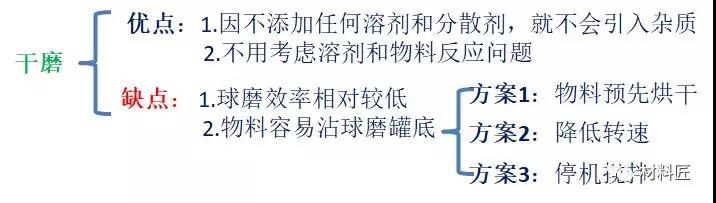

2.確定球磨方式：
當兩者都合適的話，企業(yè)生產更喜歡干磨方式，不僅降低生產成本，而且增加生產效率。
實驗室科研更喜歡濕磨方式，球磨完顆粒度分散相對集中，而且實驗室溶劑純度相對都比較高，雜質引入的少。
3.球磨罐內襯和磨球的材質選擇：
其材質多為金屬：不銹鋼，硬質合金，高分子：尼龍，聚氨酯，聚四氟，陶瓷：氧化鋁，氧化鋯，碳化硅
選擇原則：
1、內襯和磨球材質和磨料相近，不能引入雜質，更不能引入有害雜質。
2、內襯和磨球硬度要比磨料硬度高，硬度：碳化硅＞氧化鋯＞氧化鋁
4. 磨料的選擇：
撞擊容易爆炸的物料，不要球磨和研磨。
容易氧化的物料球磨時要選擇真空球磨罐，選擇惰性氣氛下球磨。
磨料進料時粒徑通常在1mm以下，大的物料在球磨前進行事先破損。
5. 磨球的大小配比和球磨罐的大小：
磨球的配比應該是大中小三種球合適，三種球Z密堆時球磨效果佳。
進料粒徑比較大，硬度比較高時, 可選大中小=3：5：2（重量比 ）
硬度比較低，希望出料時粒徑小時, 可選大中小=2：5：3（重量比 ）
大球的粉碎效果好，小球的研磨效果好，根據不同的目的和球磨效果調整球的配比。上述只是一個推薦值。實驗室球磨機
球磨罐大小應該是磨球的總體積的三倍左右。
6. 磨球，磨料和溶劑比例：
體積比為黃金分割比例：磨球，磨料和溶劑=1.618：1：0.618，即混有溶劑的磨料正好填充滿磨球的間隙時，球磨效果佳。并且當磨球，磨料和溶劑的總體積約為球磨罐容積的三分之二，球磨效果佳。
球磨罐不能裝的太滿，否則磨球沒有足夠的空間運動，球磨效果差。
球磨罐不能裝的太少，否則球與球之間相互碰撞和磨損，引入的雜質較多。
球磨罐Z小容積一般是50 ml，所以少于10克的物料，一般不適用于球磨機球磨。
7.球磨時轉速的選擇：
當混料時，轉速推薦值180r/min；當粉碎時，轉速推薦值230r/min；當研磨時，轉速可以適當提高。為了Z佳球磨效果，轉速、球磨時間、配球及進料的大小、多少和添加輔料
等參數要選擇恰當。本文都是建議值，具體參數應根據實際球磨情況調整。
當罐蓋磨出球的槽時，說明使用轉速偏高，應降速。
一聽：球磨時，應該速度從慢到快逐漸增加，出現噪音時應停機查看異常
二看：粉料粘結在球磨罐內壁上，球和物料分開時，應該降速。
轉速高，效率不一定高。
8.球磨罐安裝：
在安裝球磨罐時，應保證兩個或者四個球磨罐質量相等，確保球磨機的平衡運行，不能安裝奇數個球磨罐。
安裝轉動十字形把手壓緊球磨罐，然后把保險鎖緊，以防止罐體松動。
開機前確保已經蓋上安全罩。
行星球磨機常見的兩個問題：
一、干磨和濕磨的選擇？
行星式球磨機濕磨避免不了要加入液體助磨劑，類似于水、乙醇或其它溶劑，但絕對不能將行星球磨罐完全加滿，物料、磨球、助磨劑合在一起應該為球磨罐體積的三分之二，若研磨時會產生溫度過高的情況，則還需適量減少。
液體助磨劑與物料的比例也很重要：液體加入過多，混合物料太稀薄，則研磨效率大大降低；加入過少，混合物料太黏稠，則使研磨球運動困難，而且容易導致物料結塊。
行星式球磨機可以濕磨時，選擇濕磨其研磨效果和效率都會好于干磨，結板、沉底、團聚等現象也會大大減少，但要保證良好地濕磨結果，控制好液體助磨劑的加入量是關鍵。
二：如何防止球磨式粘壁？
濕磨：式球磨機濕磨法相對于干磨擁有諸多優(yōu)點，由于其在球磨時液態(tài)助磨劑會不斷地填充物料顆粒間的空隙，阻止物料結板、粘壁、團聚等缺點時有顯著效果。
烘干物料含水會使物料黏性增加，也可能潮濕會使物料分解，從而使物料粘壁可能性大大增加。大部分物料烘干后更脆，黏性低，不僅不會有粘壁現象，研磨效率和細度也會有所提高。
溫度：研磨時，研磨罐內能量加大，會使溫度升高，整體溫度或許在可接受范圍內，但磨球蘊含能量巨大，可能會引起瞬間局部高溫而粘壁。
轉速：轉速過高，磨球對研磨罐壁產生擠壓力太大而導致太大導致粘壁。立式球磨機
注意事項：
撞擊容易爆炸的物料，不要用來球磨和研磨。
不能安裝奇數個球磨罐，而且球磨罐質量要配平。
安裝轉動十字形把手壓緊球磨罐，然后把保險鎖緊，以防止罐體松動。
開機前確保已經蓋上安全罩。
在線咨詢
