分析行星式球磨機的結構和作業原理

發布日期：2022-11-17 作者：admin 點擊：0

分析行星式球磨機的結構和作業原理：

跟著科技的開展，實驗室球磨機很多的運用于科研.試驗.生活.生產中，那么對于行星式球磨機的組織原理我們是否了解呢！下面我們就來分析下行星式球磨機的結構及作業原理。
1，行星式球磨機的構造1-大齒輪盤；2-機座；3-主軸；4-加料斗；5-中空的多邊形進料轉盤；6-螺旋體；7-空心軸；8-防護罩；9-磨筒前端板；10-磨筒；11-固定齒輪；12-基地齒輪；13-出料篩板；14-磨筒后端板；15-動密封盤；16-出料槽；17-收粉罩；18-密封圈；19-自轉齒輪；20-磨筒后端軸；21-公轉盤；22-出料口
2.行星式球磨機結構及作業原理解析：
由電機經小齒輪股動的大齒輪盤1經軸承裝在主軸3的前端；主軸裝在機座2上，經過軸承均布安裝在大齒輪1上的空心軸7兩端別離與磨筒前端板9和進料轉盤5的頂角內側連通，進料轉盤5的基地穿過主軸3與進料斗4套接，磨筒后端軸20經軸承裝在位于主軸后端的公轉盤21上并裝有經基地齒輪12與固定在主軸上的固定齒輪11嚙合的自轉齒輪19，螺旋體6內端與安裝在磨筒前端板內的防護罩8固定聯接，防護罩首要是為了能讓物料進入磨筒又能防止磨筒內的物料介質損壞螺旋體而規劃的，螺旋體6一端穿過空心軸7經軸承與進料轉盤5外側壁活動聯接；出料篩板13裝在磨筒10的后部，出料槽16分布在出料篩板13與磨筒后端板14之間構成的出料腔的側壁上，收粉罩17罩在出料腔上，收粉罩的下方開有出料口22。

為了減少作業時的振蕩、噪音和前進效率，所述的中空多邊形進料轉盤5的邊數與磨筒10的數量一同并等于或大于3。為了防止粉塵外泄，在出料腔與粉塵罩之間裝有動密封盤15和密封圈18。

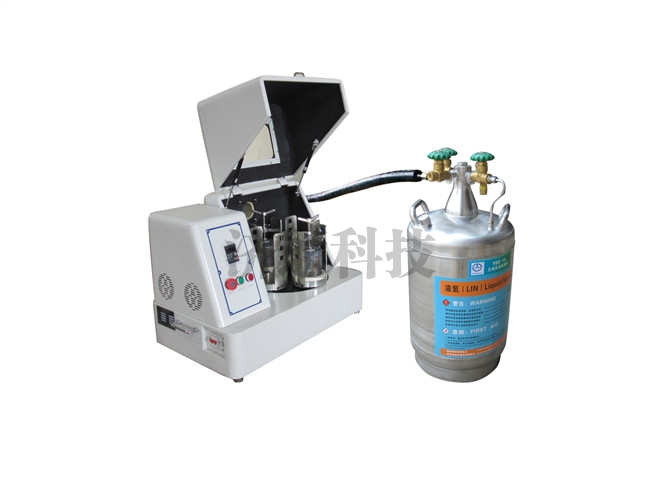

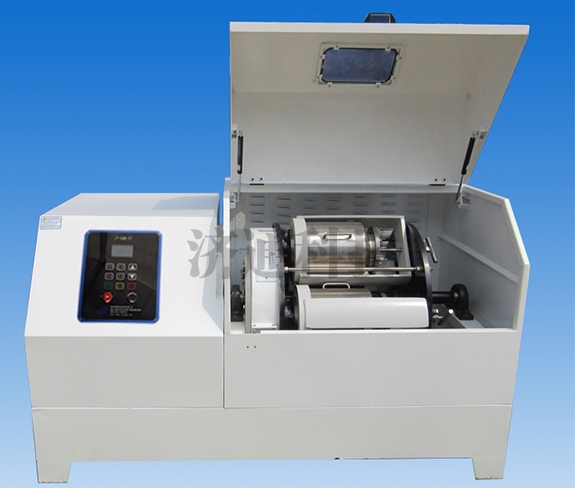

冷卻行星球磨機

作業時，電機驅動大齒輪盤1繞主軸3翻滾，使安裝在大齒輪盤上幾個磨筒和后端的公轉盤一同翻滾而構成公轉；由于安裝在主軸上的固定齒輪不隨之翻滾，迫使與其嚙合的基地齒輪股動自轉齒輪翻滾，從而使磨筒在公轉的同時又進行自轉而呈行星輪系翻滾；物料由進料斗進入進料轉盤，由于進料轉盤呈多邊形且與大齒輪盤同轉，使物料能分布在進料轉盤的頂角鄰近，頂角處的空心軸中的螺旋體因其內端與防護罩固定聯接，所以能隨磨筒自轉而將物料強行壓入磨筒進行研磨；物料在磨筒內邊被研磨邊向出料篩板處移動，被磨細的物料經出料篩板使球料別離進入出料腔，再從出料腔側壁的出料槽拋落到收粉罩中靠重力下落到出料口而實現干法連需進出料的意圖。
